Filtry powietrza, separatory wody i spusty kondensatu do instalacji pneumatycznych. Zanieczyszczenia wchodzące w skład sprężone powietrza w różnych gałęziach przemysłu mają kluczowe znaczenie. Zmniejszając objętość powietrza poprzez kompresję powodujemy, iż zwiększa nam się ilość zanieczyszczeń w danej objętości powietrza. Czyli kurz, woda, olej występujący w powietrzu itp. cząsteczki będące w powietrzu atmosferycznym są skumulowane np. w zbiorniku sprężonego powietrza. W wielu gałęziach przemysłu gdy takie nie oczyszczone powietrze trafi do maszyn bądź procesu technologicznego to powoduje awarie.
Eliminacja zanieczyszczeń, dla osiągnięcia określonej klasy czystości powietrza, może być usprawniona dzięki zastosowaniu poniższych urządzeń.
Klasy jakości powietrza wg norm ISO 8573-1
Utrzymanie jakości sprężonego powietrza jest tak ważne, że Międzynarodowa Organizacja Normalizacyjna (ISO) wprowadziła sześć klas jakości sprężonego powietrza, zdefiniowanych według ISO 8573-1.
| Klasa jakości | Cząsteczki stałe / Maksymalna liczba cząsteczek na m3 | Woda / Ciśnieniowy punkt rosy °C | Olej (łącznie z oparami oleju) mg/m3 | ||
|---|---|---|---|---|---|
| 0,1 - 0,5 µm | 0,5 - 1,0 µm | 1,0 - 5 µm | |||
| 1 | 100 | 1 | 0 | -70 | 0,01 |
| 2 | 100000 | 1000 | 10 | -40 | 0,1 |
| 3 | 10000 | 500 | -20 | 1 | |
| 4 | 1000 | +3 | 5 | ||
| 5 | 20000 | +7 | 25 | ||
| 6 | +10 | ||||
Filtry montowane na instalacji sprężonego powietrza mają za zadanie eliminację zanieczyszczeń takich jak woda, kurz, opary olejowe itp. Zastosowanie odpowiedniego typu filtrów pozwoli na uzyskanie odpowiedniej klasy czystości powietrza. Nasze filtry są poddawane rygorystycznym próbom i składają się z doskonałej jakości podzespołów, co pozwala zapewnić długie lata niezawodnej pracy oraz niezmiennie wysoką jakość powietrza. Filtry serii F firmy Ingersoll Rand zaprojektowano w taki sposób, aby zapewniały niski spadek ciśnienia przez cały okres eksploatacji wkładu. Ponadto wyposażono je w wyjątkowy podwójny wskaźnik, który pokazuje rzeczywisty koszt spadku ciśnienia w systemie.

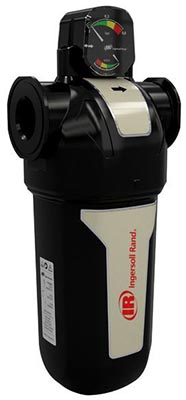

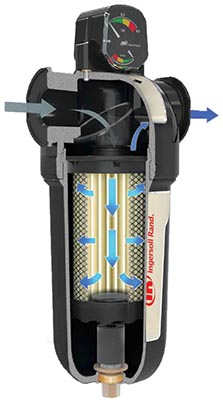

Budowa filtra:
Opatentowany podwójny wskaźnik pokazuje spadek różnicy ciśnień oraz ekonomiczną wydajność działania.
Opatentowany gładki wlot kieruje powietrze do wkładu filtra, minimalizując zawirowania i spadki ciśnienia.
Precyzyjnie wykonany w całości z aluminiowego odlewu korpus może pracować w temperaturze 80oC przy maksymalnym dopuszczalnym ciśnieniu roboczym wynoszącym 17 barów.
Zastrzeżona, firmowa powłoka nakładana na powierzchnie wewnętrzne i zewnętrzne zapewnia ochronę antykorozyjną w trudnych warunkach przemysłowych.
Wkład filtra wyposażony w siatkę ze stali nierdzewnej jest odporny na wysokie różnice ciśnień, a jednocześnie pozwala zminimalizować ograniczenia przepływu.
Ergonomiczna konstrukcja miski oraz bezdotykowy wkład filtra ułatwiają jego wymianę
Wskaźnik paskowy pokazuje, kiedy należy wymienić wkład (wyłącznie typ A)
Mosiężny spust pływakowy do zastosowań przemysłowych umożliwia usunięcie nagromadzonych skroplin i oleju skuteczniej niż w przypadku niższej jakości spustów plastikowych (dostępne są także pusty bezstratne i ręczne)
Wkład harmonijkowy ogranicza prędkość przepływu powietrza, aby maksymalnie zwiększyć skuteczność filtrowania i zminimalizować straty ciśnienia.
Wysokowydajna warstwa odprowadzająca poprawia odprowadzanie cieczy i zwiększa zgodność chemiczną.
Łatwe ustawianie głowicy filtra względem miski według wskaźników pozwala dokładnie zmontować podzespoły oraz podnieść poziom bezpieczeństwa.
Typ G – Filtr ogólnego stosowania. Filtr koalescencyjny.
- Jakość powietrza zgodnie z ISO 8573.1:2001
- klasa 3 na cząstki stałe i klasa 3 dla zawartości oleju
- Usuwa cząsteczki do 1 mikrona w tym wodę w płynie i oleju, zapewniając maksymalną resztkową zawartość aerozolu 0,6 mg/m3 przy 21oC
- Maksymalne ciśnienie pracy 17 bar
- Maksymalna temperatura pracy 80oC
- Minimalna temperatura pracy 1oC
| Model | Wydajność (m3/min) | Przyłącze BSPT |
|---|---|---|
| FA30IG | 0,48 | 3/8" |
| FA40IG | 0,62 | 1/2" |
| FA75IG | 1,27 | 3/4" |
| FA110IG | 1,84 | 3/4" |
| FA150IG | 2,49 | 1" |
| FA190IG | 3,12 | 1" |
| FA230IG | 3,82 | 1" |
| FA400IG | 6,66 | 1 & 1/2" |
| FA490IG | 8,21 | 1 & 1/2" |
| FA600IG | 9,91 | 2" |
| FA800IG | 13,31 | 2" |
| FA1000IG | 16,99 | 2" |
| FA1200IG | 20,11 | 3" |
| FA1560IG | 26,05 | 3" |
| FA1830IG | 30,59 | 3" |
| FA2300IG | 38,23 | 3" |
| FA2700IG | 45,31 | 3" |
Filtry z połączeniem kołnierzowym
| Model | Wydajność (m3/min) | Przyłącze BSPT |
|---|---|---|
| F0770IG | 12,8 | DN50 |
| F1320IG | 22,0 | DN65 |
| F2100IG | 35,0 | DN80 |
| F2800IG | 46,7 | DN100 |
| F4200IG | 70,0 | DN125 |
| F5700IG | 95,0 | DN150 |
| F7500IG | 125,0 | DN150 |
| F9300IG | 155,0 | DN157 |
| F11000IG | 183,3 | DN200 |
| F14200IG | 236,7 | DN200 |
| F19900IG | 331,7 | DN250 |
| F31000IG | 516,7 | DN300 |
Typ H – Filtr z wysoko efektywnym usuwaniem oleju.
- Jakość powietrza zgodnie z ISO 8573.1:2001 – klasa 2 na cząstki stałe i klasa 1 dla zawartości oleju
- Usuwa cząsteczki do 0,01 mikrona w tym wodę w płynie i oleju, zapewniając maksymalną resztkową zawartość aerozolu 0,01 mg/m3 przy 21oC
- Maksymalne ciśnienie pracy 17 bar
- Maksymalna temperatura pracy 80oC
- Minimalna temperatura pracy 1oC
- Należy montować za filtrem typu G (ogólnego stosowania)
| Model | Wydajność (m3/min) | Przyłącze BSPT |
|---|---|---|
| FA30IH | 0,48 | 3/8" |
| FA40IH | 0,62 | 1/2" |
| FA75IH | 1,27 | 3/4" |
| FA110IH | 1,84 | 3/4" |
| FA150IH | 2,49 | 1" |
| FA190IH | 3,12 | 1" |
| FA230IH | 3,82 | 1" |
| FA400IH | 6,66 | 1 & 1/2" |
| FA490IH | 8,21 | 1 & 1/2" |
| FA600IH | 9,91 | 2" |
| FA800IH | 13,31 | 2" |
| FA1000IH | 16,99 | 2" |
| FA1200IH | 20,11 | 3" |
| FA1560IH | 26,05 | 3" |
| FA1830IH | 30,59 | 3" |
| FA2300IH | 38,23 | 3" |
| FA2700IH | 45,31 | 3" |
Filtry z połączeniem kołnierzowym
| Model | Wydajność (m3/min) | Przyłącze BSPT |
|---|---|---|
| F0770IH | 12,8 | DN50 |
| F1320IH | 22,0 | DN65 |
| F2100IH | 35,0 | DN80 |
| F2800IH | 46,7 | DN100 |
| F4200IH | 70,0 | DN125 |
| F5700IH | 95,0 | DN150 |
| F7500IH | 125,0 | DN150 |
| F9300IH | 155,0 | DN157 |
| F11000IH | 183,3 | DN200 |
| F14200IH | 236,7 | DN200 |
| F19900IH | 331,7 | DN250 |
| F31000IH | 516,7 | DN300 |
Typ A – Filtr z węglem aktywnym. – Jakość powietrza zgodnie z ISO 8573.1:2001 – klasa 1 dla zawartości oleju – Usuwa parę wodną i lotną węglowodorów zapewniający maksymalną resztkową zawartość oleju <0,003 mg/m3 (z wyłączeniem metanu) przy 21oC – Maksymalne ciśnienie pracy 17 bar – Maksymalna temperatura pracy 30oC – Minimalna temperatura pracy 1oC – Należy montować za filtrem typu G (ogólnego stosowania) & H (dokładnym)
| Model | Wydajność (m3/min) | Przyłącze BSPT |
|---|---|---|
| FA30IH | 0,48 | 3/8" |
| FA40IH | 0,62 | 1/2" |
| FA75IH | 1,27 | 3/4" |
| FA110IH | 1,84 | 3/4" |
| FA150IH | 2,49 | 1" |
| FA190IH | 3,12 | 1" |
| FA230IH | 3,82 | 1" |
| FA400IH | 6,66 | 1 & 1/2" |
| FA490IH | 8,21 | 1 & 1/2" |
| FA600IH | 9,91 | 2" |
| FA800IH | 13,31 | 2" |
| FA1000IH | 16,99 | 2" |
| FA1200IH | 20,11 | 3" |
| FA1560IH | 26,05 | 3" |
| FA1830IH | 30,59 | 3" |
| FA2300IH | 38,23 | 3" |
| FA2700IH | 45,31 | 3" |
Filtry z połączeniem kołnierzowym
| Model | Wydajność (m3/min) | Przyłącze BSPT |
|---|---|---|
| F0770IA | 12,8 | DN50 |
| F1320IA | 22,0 | DN65 |
| F2100IA | 35,0 | DN80 |
| F2800IA | 46,7 | DN100 |
| F4200IA | 70,0 | DN125 |
| F5700IA | 95,0 | DN150 |
| F7500IA | 125,0 | DN150 |
| F9300IA | 155,0 | DN157 |
| F11000IA | 183,3 | DN200 |
| F14200IA | 236,7 | DN200 |
| F19900IA | 331,7 | DN250 |
| F31000IA | 516,7 | DN300 |
Typ D – Filtr pyłowy ogólnego stosowania. – Jakość powietrza zgodnie z ISO 8573.1:2001 – klasa 3 na cząstki stałe – Usuwa cząsteczki pyłu do 1 mikrona. – Maksymalne ciśnienie pracy 17 bar – Maksymalna temperatura pracy 80oC – Minimalna temperatura pracy 1oC
| Model | Wydajność (m3/min) | Przyłącze BSPT |
|---|---|---|
| FA30ID | 0,48 | 3/8" |
| FA40ID | 0,62 | 1/2" |
| FA75ID | 1,27 | 3/4" |
| FA110ID | 1,84 | 3/4" |
| FA150ID | 2,49 | 1" |
| FA190ID | 3,12 | 1" |
| FA230ID | 3,82 | 1" |
| FA400ID | 6,66 | 1 & 1/2" |
| FA490ID | 8,21 | 1 & 1/2" |
| FA600ID | 9,91 | 2" |
| FA800ID | 13,31 | 2" |
| FA1000ID | 16,99 | 2" |
| FA1200ID | 20,11 | 3" |
| FA1560ID | 26,05 | 3" |
| FA1830ID | 30,59 | 3" |
| FA2300ID | 38,23 | 3" |
| FA2700ID | 45,31 | 3" |
Filtry z połączeniem kołnierzowym
| Model | Wydajność (m3/min) | Przyłącze BSPT |
|---|---|---|
| F0770ID | 12,8 | DN50 |
| F1320ID | 22,0 | DN65 |
| F2100ID | 35,0 | DN80 |
| F2800ID | 46,7 | DN100 |
| F4200ID | 70,0 | DN125 |
| F5700ID | 95,0 | DN150 |
| F7500ID | 125,0 | DN150 |
| F9300ID | 155,0 | DN157 |
| F11000ID | 183,3 | DN200 |
| F14200ID | 236,7 | DN200 |
| F19900ID | 331,7 | DN250 |
| F31000ID | 516,7 | DN300 |
Filtry HDP – występują w wersji dla wysokiego ciśnienia i wysokiej temperatury. Dostępne typy: G (wstępne), H (dokładne), A (z aktywnym węglem) oraz D (pyłowe).
Wersja wysokotemperaturowa – Maksymalne ciśnienie pracy 17 bar – Maksymalna temperatura pracy 150oC – Chwilowa maksymalna temperatura pracy 200oC (przez 10% czasu pracy) – Minimalna temperatura pracy 1oC
Wersja wysokociśnieniowa – Maksymalne ciśnienie pracy 40 bar – Maksymalna temperatura pracy 80oC (filtry typu A do 30oC) – Minimalna temperatura pracy 1oC
Typ G – Filtr wstępny ogólnego stosowania – Jakość powietrza zgodnie z ISO 8573.1:2001 – klasa 3 na cząstki stałe i klasa 3 dla zawartości oleju – Usuwa cząsteczki do 1 mikrona w tym wodę w płynie i oleju, zapewniając maksymalną resztkową zawartość aerozolu 0,1 mg/m3 przy 21oC
Typ H – Filtr z wysoko efektywnym usuwaniem oleju. – Jakość powietrza zgodnie z ISO 8573.1:2001 – klasa 1 na cząstki stałe i klasa 1 dla zawartości oleju – Usuwa cząsteczki do 0,01 mikrona w tym wodę w płynie i oleju, zapewniając maksymalną resztkową zawartość aerozolu 0,01 mg/m3 przy 21oC
Typ A – z aktywnym węglem – Jakość powietrza zgodnie z ISO 8573.1:2001 – klasa 1 dla zawartości oleju (poprzedzona filtracja przez filtry G oraz H) – Usuwa aerozol olejowy oraz zapach – Maksymalna resztkową zawartość oleju < 0,003 mg/m3 przy 21oC
Typ D – pyłowy – Jakość powietrza zgodnie z ISO 8573.1:2001 – klasa 3 dla cząstek stałych – Usuwa cząsteczki pyłu do 1 mikrona.
| Model | Wydajność przy 7 bar (m3/min) | Wydajność przy 40 bar (m3/min) | Przyłącze BSPT |
|---|---|---|---|
| Filtry do wysokiego ciśnienia | |||
| F0150I HDP | 2,50 | 12,50 | 1" |
| F0300I HDP | 5,00 | 25,00 | 1" |
| F0500I HDP | 8,33 | 41,67 | 1 & 1/2" |
| F0800I HDP | 13,33 | 66,67 | 2" |
| F1000I HDP | 16,67 | 83,33 | 2" |
| F791IG | 21,67 | 108,33 | 2 & 1/2" |
| F985IG | 33,33 | 166,67 | 3" |
| F1155IG | 45,00 | 225,00 | 3" |
| Filtry do wysokiej temperatury | |||
| F024I HDT | 0,40 | 30,28 | 3/8" |
| F048I HDT | 0,80 | 39,63 | 1/2" |
| F096I HDT | 1,60 | 39,63 | 3/4" |
| F0150I HDT | 2,50 | 39,63 | 1" |
| F0300I HDT | 5,00 | 39,63 | 1" |
| F0500I HDT | 8,33 | 39,63 | 1 & 1/2" |
| F0800I HDT | 13,33 | 39,63 | 2" |
| F1000I HDT | 16,67 | 39,63 | 2" |
| F1300I HDT | 21,67 | 39,63 | 2 & 1/2" |
| F2000I HDT | 33,33 | 39,63 | 3" |
| F2700I HDT | 45,00 | 3" | |
Filtry do wysokiej temperatury z połączeniem kołnierzowym
| Model | Wydajność (m3/min) | Przyłącze BSPT |
|---|---|---|
| F2800I HDT | 46,7 | DN100 |
| F4200I HDT | 70,0 | DN125 |
| F5700I HDT | 95,0 | DN150 |
| F7500I HDT | 125,0 | DN150 |
| F9300I HDT | 155,0 | DN157 |
| F11000I HDT | 183,3 | DN200 |
| F14200I HDT | 236,7 | DN200 |
| F19900I HDT | 331,7 | DN250 |
| F31000I HDT | 516,7 | DN300 |
