Spusty kondensatu do instalacji pneumatycznych
Spusty kondensatu do instalacji pneumatycznych
Spusty kondensatu do instalacji pneumatycznych. Powstawanie kondensatu w sprężonym powietrzu jest nieuniknione i z zasady kondensat gromadzi się w:
- Kompresor – około 65 % ogólnej ilości kondensatu wytwarza się w chłodnicy końcowej kompresora.
- Zbiornik – około 10% ogólnej ilości kondensatu gromadzi się w zbiorniku sprężonego powietrza
- Osuszacz – nawet do 25% ogólnej ilości kondensatu powstaje w osuszaczu ziębniczym
Kondensat pojawia się zawsze jako produkt uboczny procesu wytwarzania sprężonego powietrza i jest obecny w całej instalacji. Nagromadzenie kondensatu może prowadzić do rozszczelnienia rurociągów oraz awarii pojedynczych urządzeń lub nawet całych linii produkcyjnych, co powiązane jest ściśle z dodatkowymi, zbędnymi kosztami.
Kondensat może:
- być agresywny (np. po sprężarkach bezolejowych)
- przenosić zanieczyszczenia stałe (np. ze skorodowanych rur, zanieczyszczenia z powietrza)
- zawierać szkodliwe substancje zassane przez sprężarkę z otoczenia
- być zanieczyszczony olejem (sprężarki olejowe)
Rozwiązaniem tych problemów jest taki system odprowadzania kondensatu z instalacji sprężonego powietrza. Odpowiednio dobrany system odprowadzania kondensatu redukuje koszty eksploatacyjne i zapobiega awariom i uszkodzeniom urządzeń zainstalowanych w sieci sprężonego powietrza.
| Model | Wydajność sprężarki (m3/min) | Wydajność osuszacza (m3/min) | Wydajność filtra (m3/min) | Maksymalne ciśnienie pracy (bar) | Przyłącze BSP |
|---|---|---|---|---|---|
| ENL 2 | 2,54 | 5,10 | 25,50 | 15,8 | 1/2" |
| ENL 5 | 6,40 | 12,75 | 63,70 | 15,8 | 1/2" |
| ENL 30 | 36,80 | 73,60 | 368,00 | 15,8 | 1/2" |
| ENL 100 | 141,60 | 283,00 | 1416,00 | 15,8 | 3/4" |
| ENL 1000 | 1416,00 | 2832,00 | 14160,00 | 15,8 | 1" |
| ENL 6 HP | 8,50 | 17,00 | 85,00 | 62,8 | 1/2" |
| ENL 30 HP | 42,50 | 85,00 | 425,00 | 50 | 1/2" |

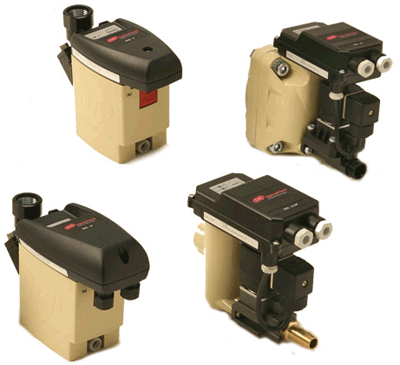

Nowoczesne spusty kondensatu Ingersoll Rand z serii ENL:
- usuwają kondensat bez strat sprężonego powietrza
- pracują na 230V i mogą byc podłączane do wszystkich sprężarek i akcesorii
- dzięki małym rozmariom i lekkiej budowie wymagają minimalną ilość miejsca w montażu
- dostępne również w wersji wysokociśnieniowej
- nie wymagaja konserwacji
Wyposażone w:
- wskaźnik działania
- przycisk testowania
- opcję alarmu
